- 综述
- 详细参数：

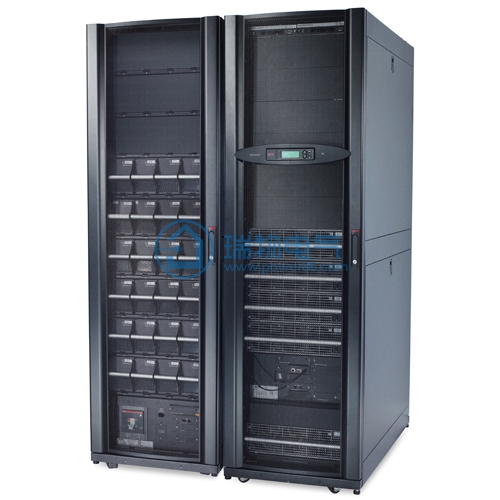

APC SY96K96H-PD常用
旁路连接 5 wire (3PH + N + G) 最大旁路输入电流 139A 旁路保护设备 160A APC SY96K96H-PD输出
输出功率容量 96 kW / 96 kVA 最大可配置功率 96 kW / 96 kVA 额定输出电压 230V,400V 3PH 输出电压可调范围 可配置用于 380、400 或 415 V 3 相额定输出电压 满负载效率 95.0% 输出电压失真 低于 2% 输出频率(与主频率同步) 50/60 Hz +/- 3 Hz 用户可调 +/- 0.1 波峰因数 无限的 Topology 双转换联机 波形类型 正弦波 输出连接 (1) Hard Wire 5-wire (3PH + N + G) 输出电压容差 +/-1% static and +/- 5% at 100% load step 输出电压 THD < 2% for 0 to 100% linear load and < 6% for full non linear load 过载工作 10 minutes @ 125% and 60 seconds @ 150% 半负载效率 95% 所需的输出电流保护 160A 中性输出电流 240A 旁路 内置静态旁路 APC SY96K96H-PD输入
额定输入电压 400V 3PH 输入频率 40 - 70 Hz（自动感测） 输入端子类型 Hard Wire 5-wire (3PH + N + G) 工作电压范围 340 - 477V 最大输入电流 197A 输入断路器容量 200A 最大耐受短路电流 30.0kA 输入总谐波失真 Less than 5% for full load APC SY96K96H-PD电池与运行时间
电池型号 VRLA 预装电池 9 空电池槽 典型充电时间 3.50 小时 RBC 数量 4 额定电池电压 +/-192 V (split battery referenced to neutral) 电池电压放电结束 +/-154 V DC 过流保护 320A 最大可用短路电流 6kA 电池工作效率 94% 放电结束时最大电池电流 332 过载工作 10 minutes @ 125% and 60 seconds @ 150% 运行时图表 Curve Part Number(s) A SY96K96H-PD B SY96K96H-PD + (1)SYCFXR9-9 C SY96K96H-PD + (2)SYCFXR9-9 D SY96K96H-PD + (3)SYCFXR9-9
估计的运行时间是在典型的环境条件下且没有电力输入并采用 PF = 0.8 的均衡输出情况下，基于电池供应商的数据得出的。
APC SY96K96H-PD通讯与管理
接口端口 SmartSlot 插槽 可用的智能插槽数量 2 控制面板 多功能液晶显示器状态管理控制台。 有声报警 电池供电报警，低电报警 紧急关断 是 APC SY96K96H-PD物理指标
高 1991.00 mm 宽 1200.00mm 深 1070.00 mm 设备安装有效高度 42U 净重 1814.00 KG 运输重量 1963.00 KG 运输高度 2140.00mm 运输宽度 1696.00mm 运输长度 1210.00mm 颜色 黑色 APC SY96K96H-PD环境
工作环境 0 - 40 °C 工作相对湿度 0 - 95% 操作高度 0-999.9米 存储温度 -15 - 40 °C 存储相对湿度 0 - 95% 存储高度 0-15000米 听觉噪音距设备表面 1 m 处 63.00dBA 在线运行发散热量 17244.00 BTU/hr 保护等级 NEMA 1 APC SY96K96H-PD相符性
管理机构认证 EN 50091-1,EN/IEC 62040-1-1,EN/IEC 62040-3,FCC 15 部分 A 级,ISO 14001,ISO 9001,VFI-SS-111 标准质保 厂家授权的启动装置提供 1 年现场保修或保换
容量="96KVA"
断电后供电时间 主机 蓄电池数量 单电池容量(AH) 电池柜数量 电池柜型号 供电30分钟 1台 80块 12V100AH 2 A10 供电1小时 1台 120块 12V100AH 3 A20 供电2小时 1台 200块 12V100AH 5 A20 供电3小时 1台 280块 12V100AH 7 A40 供电4小时 1台 360块 12V100AH 9 A40 供电5小时 1台 440块 12V100AH 11 A40 供电6小时 1台 560块 12V100AH 14 A40
- 96KVA 输入AC 380V ：输出AC 380V
输入参数 输入电压 220V AC 输入火线线径 35mm2 输入零线线径 95mm2 输入地线线径 35mm2 输入空开 175A -输入AC 380V ：输出AC 380V 输出参数 输出电压 220V AC 输出线径 35mm2 输出零线线径 95mm2 输出地线线径 35mm2 输出空开 175A -输入AC 380V ：输出AC 380V 电池参数 外接电池空开 400A-输入AC 380V ：输出AC 380V 外接电池线径 95mm2
- 一年质保
一年
