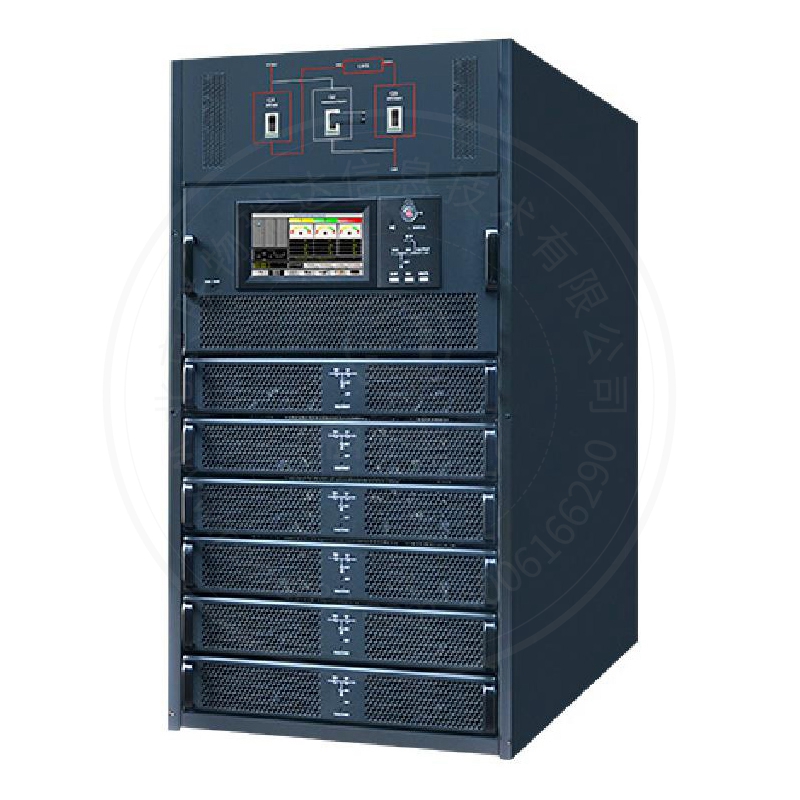

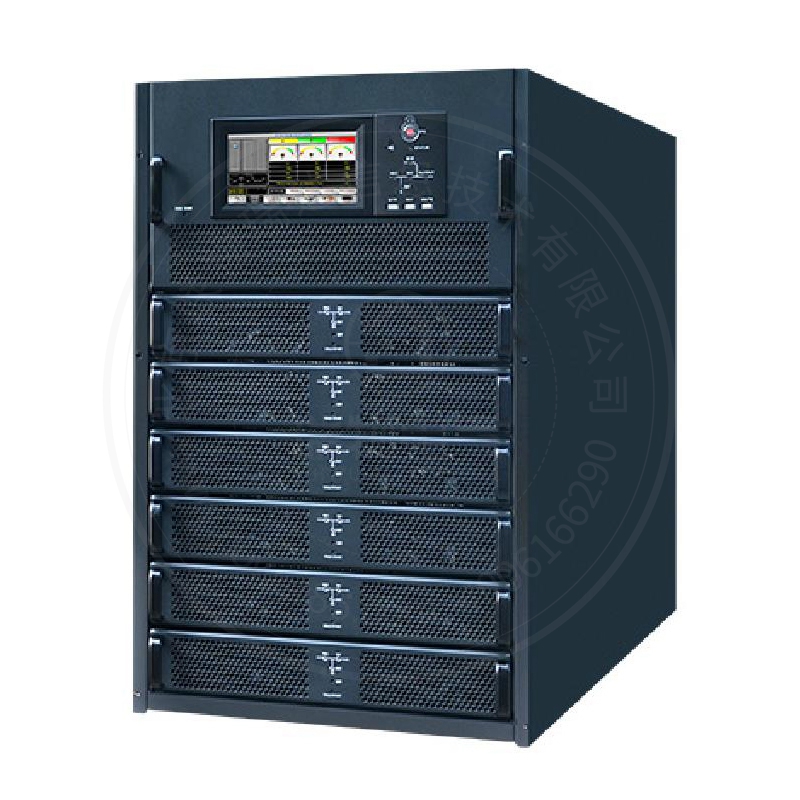

英威腾 RM200/25C 基本参数
型号 RM200/25C 容量 200KVA 英威腾 RM200/25C主路输入
英威腾 RM200/25C 电池输入配线 3相+N线+地线 输入电压 380/400/415VAC（线电压） 输入频率 50/60Hz 功率因数 ＞0.99 电流畸变率 THDi＜3%（100%线性负载） 电压范围 304~478VAC（线电压）满载304~228VAC（线电压）负载从100%到75%之间线性降额 频率范围 40-70Hz 电池电压 ±240VDC（32~44节可设置） 充电功率 20%*有功功率（最大） 充电电压精度 ±1％ 英威腾 RM200/25C 旁路
旁路电压 380/440/415VAC（线电压） 电压范围 可设置，默认-20％±15%；上限+10% +15% +20% +25%；下限：-10% -15% -20% -30% -40% 旁路频率范围 50/60Hz（额定功率），可设置：±1Hz，±3Hz，±5Hz 英威腾 RM200/25C 输出
额定输出电压 380/440/415VAC（线电压） 额定频率 50/60Hz 输出功率因数 1 电压精度 ±1% 输出动态响应 ＜5%（20%-80%-20%阶跃负载0%） 动态恢复时间 ＜20ms（0%-100%-0%阶跃负载） 输出总谐波失真（THDu） ＜1%（线性负载）,＜6%（非线性负载） 逆变器过载 110%，1小时后转到旁路；125%，10分钟后转到旁路；150%，1分钟后转到旁路；＞150%，200毫秒后转到旁路 频率精度 0.1% 跟踪范围 可设置，±0.5Hz~±5Hz，默认±3Hz 跟踪速率 可设置，0.5Hz/S~3Hz/S，默认0.5Hz/S 峰值比 3:1 三相相位精度 120° ±0.5° 英威腾 RM200/25C 系统
系统效率 主路模式：>95.5%；电池模式>95% 显示 LCD+LED+彩色触摸屏 防护等级 IP20 通信接口 RS232，RS485，干接点，电池冷启动 工作环境 0-40℃（工作温度）；-40℃~70℃（存储温度）；0~95％（非凝露） 噪音(dB) 65dB@100%负载，62dB@45%负载 机柜类型 8模块机柜 英威腾 RM200/25C尺寸
主机（W*D*H）mm 482*916*1550 主机（放入服务器机柜） 482*916*1550（35U） PM25C模块 436*677*85（2U） 英威腾RM200/25C 重量
主机（含模块） 344kg PM25C模块 18kg
- 200KVA 3:3
输入参数 输入电压 380V AC 输入火线线径 160mm2 输入零线线径 160mm2 输入地线线径 160mm2 输入空开 500A -3:3 输出参数 输出电压 380V AC 输出线径 150mm2 输出零线线径 150mm2 输出地线线径 150mm2 输出空开 400A -3:3 电池参数 外接电池空开 600A-3:3 外接电池线径 250mm2
-
