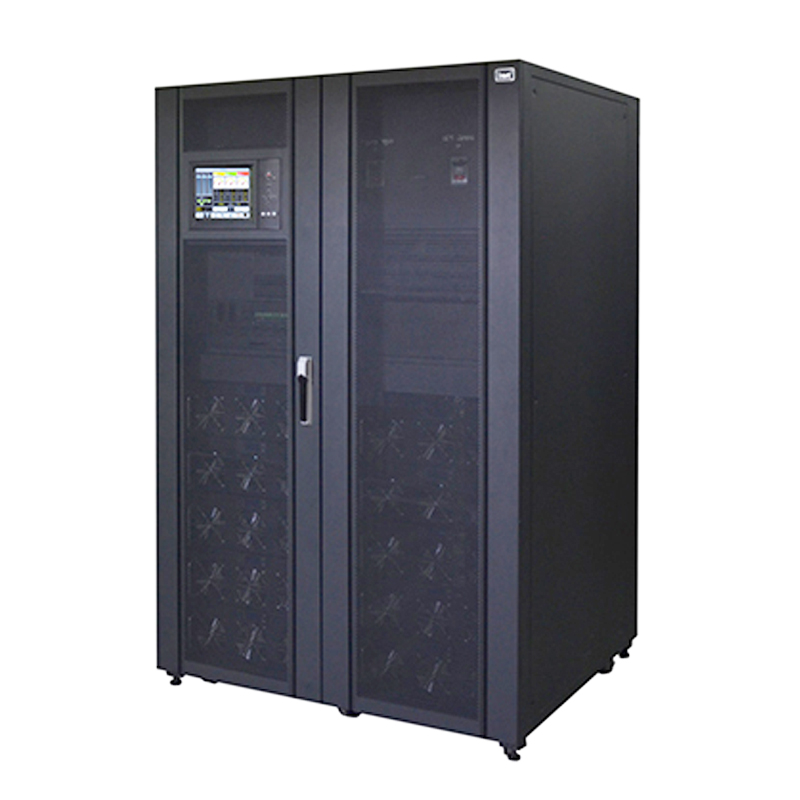

英威腾 RM500/50X 基本参数
型号 RM500/50X 容量 40-500kva 英威腾 RM500/50X 主路输入
英威腾RM500/50X 电池输入配线 3相+N线+PE 输入电压 380/400/415VAC（线电压） 功率因数 ＞0.99 电流畸变率 THDi＜3% 电压范围 304~478VAC（线电压）满载304~228VAC（线电压）负载从100%到75%之间线性降额 频率范围 40-70Hz 电池电压 ±240VDC（32~44节可设置） 充电功率 20%*有功功率 充电电压精度 ±1％ 英威腾RM500/50X 旁路
旁路电压 380/440/415VAC（线电压） 电压范围 可设置，默认-20％±15%；上限：+10%，+15%，+20%，+25% 频率范围 可设置，±1Hz，±3Hz，±5Hz 英威腾 RM500/50X 输出
额定输出电压 380/440/415VAC（线电压） 额定频率 50/60Hz 输出功率因数 0.9 电压精度 ±1% 输出动态响应 ＜5%（20%-80%-20%阶跃负载） 动态恢复时间 ＜20ms（0%-100%-0%阶跃负载） 输出总谐波失真（THDu） ＜1%（线性负载）,＜5%（非线性负载） 逆变器过载 110%，1小时后转到旁路；125%，10分钟后转到旁路；150%，1分钟后转到旁路；＞150%，200毫秒后转到旁路 频率精度 50/60Hz±0.01% 跟踪范围 可设置，±0.5Hz~±5Hz，默认±3Hz 跟踪速率 可设置，0.5Hz/S~3Hz/S，默认0.5Hz/S 峰值比 3:1 三相相位精度 120° ±0.5° 英威腾RM500/50X 系统
系统效率 主路模式：＞96%；电池模式：＞96% 显示 LCD+LED+彩色触摸屏 EMS IEC62040-2；IEC61000-4-2(ESD);IEC61000-4-3(RS);IEC61000-4-4(EFT);IEC61000-4-5(Surge) 防护等级 IP20 工作环境 0-40℃（工作温度）；0~95％（非凝露） 噪音(dB)(1米) 72dB@100%负载，69dB@45%负载 海拔高度 ＜1000m，1000-2000米之间，每升高100米，功率降额1% 选件 电池冷启动、SNMP卡、AS400卡、并机组件、防雷组件、防尘网，LBS 英威腾RM500/50X 尺寸
主机（W*H*D）mm 1300*1100*2000 PM50X模块尺寸（W*D*H） 510*700*178mm 英威腾 RM500/50X 重量
主机 900kg PM50X模块 45kg
- 500KVA 输入AC 380V ：输出AC 380V
输入参数 输入电压 380V AC 输入火线线径 400mm2 输入零线线径 400mm2 输入地线线径 400mm2 输入空开 1250A -输入AC 380V ：输出AC 380V 输出参数 输出电压 380V AC 输出线径 350mm2 输出零线线径 350mm2 输出地线线径 350mm2 输出空开 1000A -输入AC 380V ：输出AC 380V 电池参数 外接电池空开 1600A-输入AC 380V ：输出AC 380V 外接电池线径 600mm2
-
