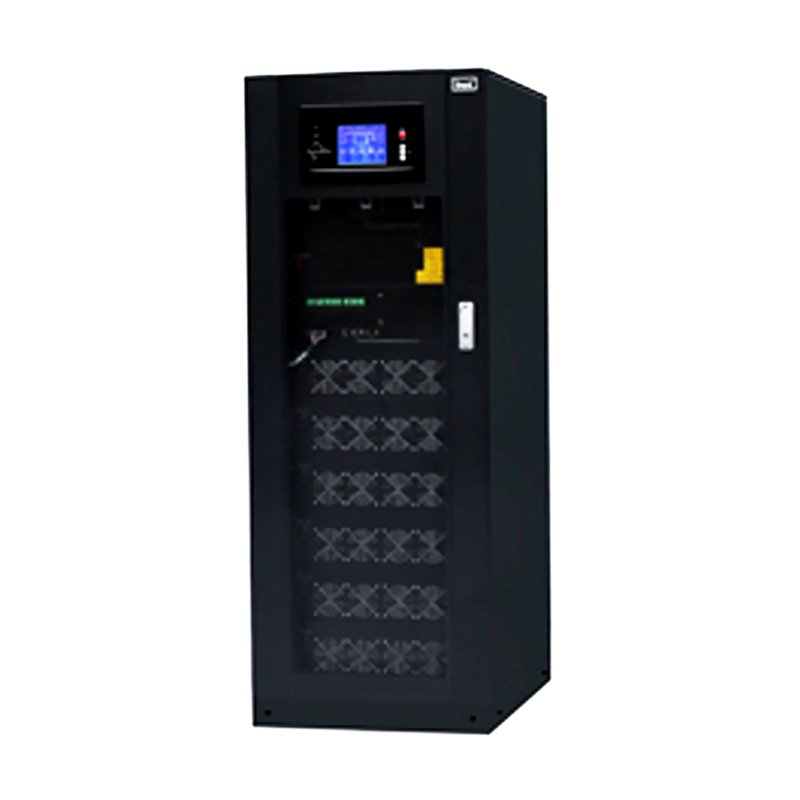

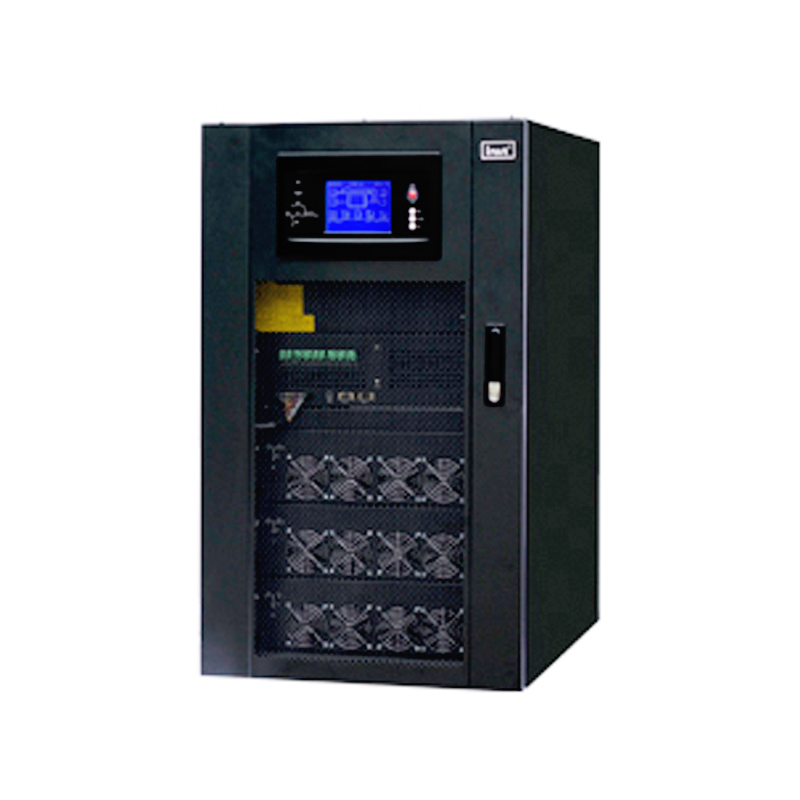

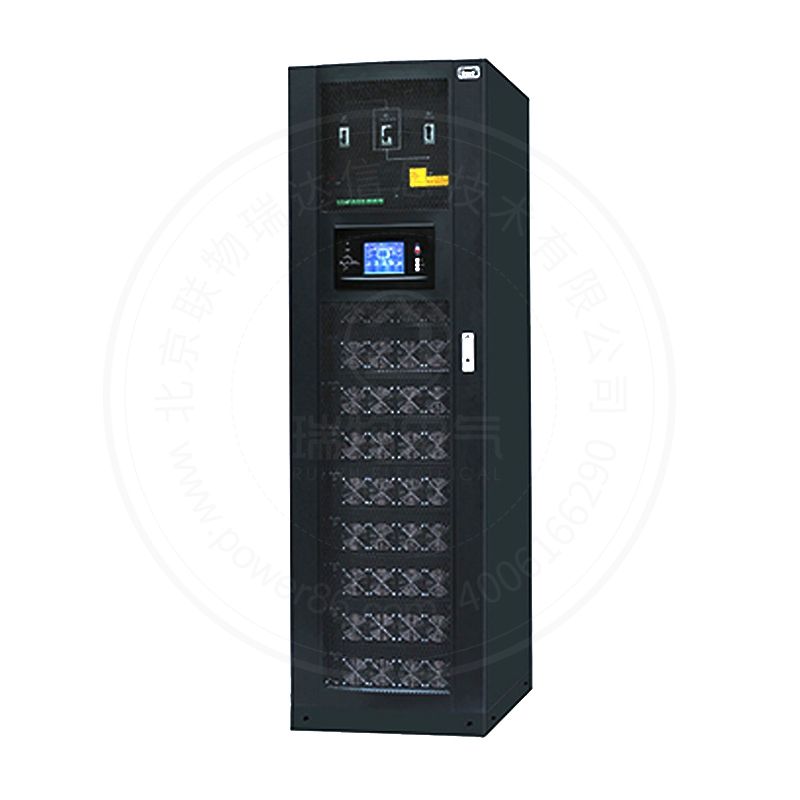

英威腾 RM120/20 基本参数
型号 RM120/20 容量 20-400KVA
英威腾 RM120/20主路输入
英威腾 RM120/20 电池输入配线 3相+N线+地线 输入电压 380/400/415VAC（线电压） 输入频率 50/60Hz 功率因数 ＞0.99 电流畸变率 THDi＜3%（100%线性负载） 电压范围 304~478VAC（线电压）满载304~228VAC（线电压）负载从100%到75%之间线性降额 频率范围 40-70Hz 电池电压 ±240VDC（32-44节可设置） 充电功率 20%*系统功率 充电电压精度 ±1％ 英威腾 RM120/20 旁路
旁路电压 380/440/415VAC（线电压） 电压范围 -20％~+15% 旁路频率范围 50/60Hz（额定功率）±1Hz，±3Hz，±5Hz 英威腾 RM120/20 输出
额定输出电压 380/440/415VAC（线电压） 输出功率因数 0.9 电压精度 ±1% 输出总谐波失真（THDu） <1%（线性负载），<5.5%（非线性负载） 三相相位精度 120°±0.5° 过载能力 110%，1小时后转到旁路；125%，10分钟后转到旁路；150%，1分钟后转到旁路；＞150%，200毫秒后转到旁路 峰值比 3:1 英威腾 RM120/20系统
系统效率 正常模式：95%；经济模式：99%；电池模式95% 显示 LCD+LED,触摸屏+键盘 防护等级 IP20 通信接口 RS232，RS485，干接点，SNMP卡，EPO 工作环境 0-40℃（运行温度）；-25℃~70℃（存储温度）；0~95％（相对湿度,无凝露） 噪音(dB) ＜55dB 选件 SNMP网络通讯卡、防雷模块、电池温度补偿器、手机短信报警器、防尘网、双输入单元,抗震组件 机柜类型 6模块机 英威腾 RM120/20 尺寸
主机（W*D*H）mm 600*900*1600 PM20模块（W*D*H）mm 440*590*134 英威腾 RM060/20 重量
主机 145KG PM20模块 22KG
- 120KVA 输入AC 380V ：输出AC 380V
输入参数 输入电压 380V AC 输入火线线径 120mm2 输入零线线径 120mm2 输入地线线径 50mm2 输入空开 250A -输入AC 380V ：输出AC 380V 输出参数 输出电压 380V AC 输出线径 95mm2 输出零线线径 95mm2 输出地线线径 50mm2 输出空开 200A -输入AC 380V ：输出AC 380V 电池参数 外接电池空开 200A-输入AC 380V ：输出AC 380V 外接电池线径 95mm2
-
