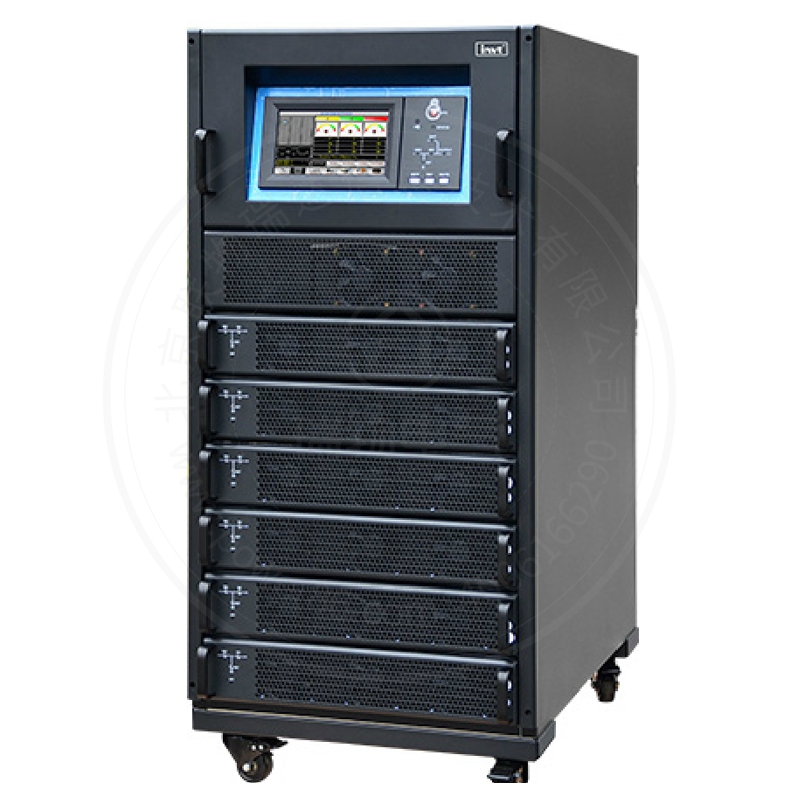

英威腾 RM-090/15X 基本参数
型号 RM-090/15X 英威腾 RM-090/15X 主路输入
英威腾 RM-020/10X 电池输入配线 3相+N线+PE 输入电压 380/400/415VAC（线电压）220/230/240VAC（相电压） 输入频率 50/60Hz 功率因数 ＞0.99 电流畸变率 THDi＜4% 电压范围 304~478VAC（线电压）满载304~228VAC（线电压）负载从100%到75%之间线性降额 频率范围 40-70Hz 电池电压 ±240VDC（32~44节可设置） 充电功率 20%*有功功率 充电电压精度 1％ 英威腾 RM-090/15X 旁路
旁路电压 380/440/415VAC（线电压）220/230/240VAC（相电压） 电压范围 默认-20％±15%；-40％±25%可选 过载能力 110%，长时间运行；130%，10分钟后关机；150%，1分钟后关机；150%＜负载，300毫秒后关机 英威腾 RM-090/15X 输出
额定输出电压 380/440/415VAC（线电压）220/230/240VAC（相电压） 额定频率 50/60Hz 输出功率因数 1 电压精度 1.5% 输出动态响应 ＜5%（20%-80%-20%阶跃负载） 动态恢复时间 ＜20ms（0%-100%-0%阶跃负载） 输出总谐波失真（THDu） ＜1%（线性负载）,＜5.5%（非线性负载） 逆变器过载 102%，长期运行；110%，1小时后转到旁路；125%，10分钟后转到旁路；150%，1分钟后转到旁路；＞150%，200毫秒后转到旁路 频率精度 0.1% 跟踪范围 可设置，±0.5Hz~±5Hz，默认±3Hz 跟踪速率 可设置，0.5Hz/S~3Hz/S，默认0.5Hz/S 峰值比 3:1 三相相位精度 120° ±0.5° 英威腾 RM-090/15X 系统
系统效率 主路模式：95%最大；经济模式：98%；电池模式94.5% 显示 LCD+LED+彩色触摸屏7寸 语言 中文，繁体中文，英文，俄文，意大利文，西班牙文，德文 防护等级 IP20 通信接口 RS232，RS485，干接点，SNMP卡（选件），紧急关机 接线方式 下进线 工作环境 0-40℃（工作温度）；-25℃~70℃（存储温度）；0~95％（非凝露） 噪音(dB)(1米) ＜56dB 机柜类型 6模块机柜 英威腾 RM-090/15X 尺寸
主机（W*H*D）mm 485*751*1033（22U） 主机（放入服务器机柜） 485*751*928mm（21U） 模块 436*590*85mm（2U） 英威腾 RM-090/15X 重量
主机（含模块） 175kg 模块 15.3kg（PM15X）
- 90KVA 输入AC 380V ：输出AC 380V
输入参数 输入电压 220V AC 输入火线线径 35mm2 输入零线线径 95mm2 输入地线线径 35mm2 输入空开 175A -输入AC 380V ：输出AC 380V 输出参数 输出电压 220V AC 输出线径 35mm2 输出零线线径 95mm2 输出地线线径 35mm2 输出空开 175A -输入AC 380V ：输出AC 380V 电池参数 外接电池空开 400A-输入AC 380V ：输出AC 380V 外接电池线径 95mm2
-
